Определение ограничений поворота
1. Загрузите сцену IK-Rig.lws в Layout.
2. В окне проекции щелкните по объекту Lower-Arm.
3. Перейдите на вкладку Items, затем на панели инструментов щелкните по кнопке Rotate (Вращать) или нажмите клавишу Y.
4. Щелкните по кнопке Motion Options (Настройки движения) или нажмите клавишу М. Откроется окно Motion Option.
5. Перейдите на вкладку Controllers and Limits (Контроллеры и ограничения), затем отметьте галочкой опцию Pitch Limits (Ограничения по оси Pitch), чтобы определить ограничение на поворот относительно оси Pitch (рис. 10.72).
Рис. 10.72. Активируйте опцию Pitch Limits
6. В поле Min (Минимум) введите -150, в поле Мах (Максимум) укажите 4, что соответствует минимальному и максимальному углу поворота относительно оси Pitch. Зеленая окружность, обозначающая поворот (рис. 10.73), отражает введенные вами ограничения угла, а незатененная область - разрешенный поворот.
Рис. 10.73. Вы можете определить максимальный и минимальный углы поворота, введя нужные значения в соответствующих полях
7. Если в окне проекции вы щелкните по объекту Upper-Arm, то окно Motion Options автоматически обновится.
8. Выполните шаг 5 для объекта Upper-Arm.
9. В поле Min введите -90, а в поле Мах укажите 100. Как только вы определили граничные значения угла поворота, в окне проекции Layout снова нарисует затененную окружность, соответствующую введенным ограничениям (рис. 10.74).
Рис. 10.74. Layout затеняет маркеры поворота, указывая ограничения угла
Ограничения на поворот можно задать не только для элементов инверсной кинематики, но и для любого другого элемента сцены.
10. В окне проекции щелкните по объекту Arm-Goal.
11. Щелкните по кнопке Move (Переместить), расположенной на панели инструментов, или нажмите клавишу Enter.
12. Перемещайте объект Arm- Goal по экрану. Попробуйте повернуть его на 180 градусов относительно объекта IK-Chain. Вы обнаружите, что не можете заставить объекты цепочки поворачиваться на углы, превышающие ограничение (рис. 10.75-10.76).

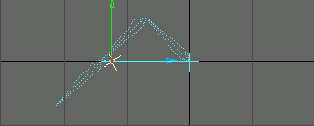

Рис. 10.75. Перемещайте целевой объект до тех пор, пока значение угла поворота не достигнет максимального
Рис. 10.76. Перемещайте целевой объет вниз до тех пор, пока значение угла поворота не достигнет минимума
Ограничения на поворот можно задать не только для элементов инверсной кинематики, но и для любого другого элемента сцены.
