Иллюстрированный самоучитель по Light Wave 8



Создание стандартных объектов


1. Перейдите на вкладку Items, на панели инструментов появятся новые кнопки. Из выпадающего меню выберите пункты Objects -> Add Null (Объекты -> Добавить нулевой объект) - рис. 7.2.

Рис 7.2. Чтобы создать элемент сцены, из выпадающего меню Add выберите соответствующий пункт 2. На экране отобразится диалоговое окно Null Object. Чтобы создать объект с именем по умолчанию, щелкните по кнопке ОК или нажмите клавишу Enter (рис. 7.3). Теперь в начале сетки (в точке с координатами X = О, Y = О, Z = 0) появится нулевой объект (рис. 7.4).

Рис 7.3. Нулевому объекту можно присвоить любое имя, однако удобнее использовать значащие имена, описывающие функции объекта

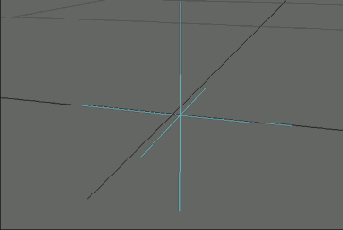

Рис 7.4. НУлевой объект похож на перекрестие. Он не отображается при визуализации, поэтому используется для замещения реальных объектов 3. В нижней части экрана щелкните по кнопке Properties (Свойства) или нажмите клавишу Р (рис. 7.5). Откроется окно Object Properties.

Рис 7.5. Кнопка Properties открывает окно Object Properties выделенного объекта 4. Перейдите на вкладку Geometry (Геометрия), из выпадающего меню Add Custom Object (Добавить стандартный объект) выберите объект Ruler (Линейка) - рис. 7.6.

Рис 7.6. Воспользоавшись вкладкой Geometry окна Object Properties, замените нулевой объект линейкой

5. В списке Custom Object (Стандартный объект) дважды щелкните по Ruler Z axis (Линейка по оси Z) - рис. 7.7.

Рис 7.7. Чтобы открыть окно свойств стандартного объекта, дважды щелкниет по его имени в списке

6. В появившемся окне свойств объекта Ruler оставьте установленные по умолчанию значения (рис. 7.8) и закройте его.

Рис 7.8. В окне свойств объекта Ruler можно выбрать ось, вдоль которой будет располагаться линейка, единицы измерения, а также отметить, будут ли отображаться цифры

7. Из выпадающего меню, находящегося в левом верхнем углу окна проекции, выберите пункт Right (ZY) (Справа (ZY)), чтобы изменить текущий вид на вид справа.
8. На панели инструментов щелкните по кнопке Stretch. Запустится одноименный инструмент. В окне проекции растяните нулевой объект. При перемещении указателя мыши влево линейка сжимается, вправо - удлиняется (рис. 7.9).

Рис 7.9. Объект Ruler поможет вам измерять растояния в Layout

В Lightwave 3D существует множество стандартных объектов, которые вы можете использовать при создании анимации. Если вы хотите, узнать об этом подробнее, обратитесь к справочному руководству пользователя.
